特点
高性能、低价格
设有16 档等角度恒力矩细分，最高分辨率40000 脉冲/转
最高反应频率可达500Kpps
步进脉冲停止超过100ms 时，线圈电流自动减到设定电流的一半
光电隔离信号输入/输出
驱动电流1.2A/相到7.0A/相分16 档可调
单电源输入，电压范围：AC110-220V
掉电相位记忆功能（设备由于意外或人为原因掉电、关电，系统自动记忆相位）
I/O 信号,所有输入信号均通过光电隔离，信号电平5～24V 电平兼容
脉冲平滑功能，使电机低速运行更平稳，平滑等级可设定
电机电感量可调，发挥步进电机最大效能

典型应用 烟花包装、拉链机、网机、灌胶机、石材雕刻、医疗设备、包装机械、电子设备、广告设备等自动化设备。在用户期望低发热、小噪声、低振动、高平稳性、高精度的设备。

概述 ZH2822M是一款两相高压全数字步进电机驱动器，驱动器内部以DSP作为核心运动控制芯片，FPGA作为辅助元件，算法灵活、先进，采用专用霍尔电流传感器，噪声小、抗干扰性强，强弱电隔离，等特点，产品可靠性高，高速出力好，驱动器可驱动86、110、130、150系列高压电机。

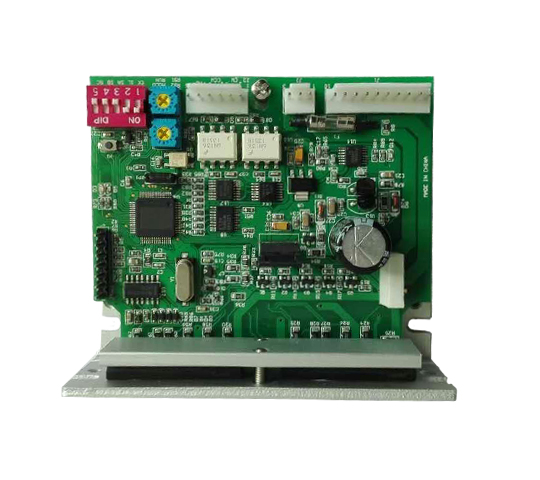

产品示意图

指示灯引脚说明
